TE77820P110TRI
Dimmer DIN LED STRIP LED dimmerabili 4-1000W 230Vac a Mosfet

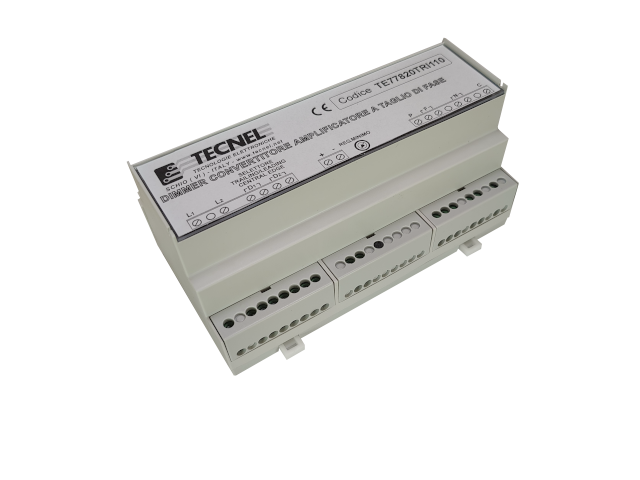

Il CONVERTITORE AMPLIFICATORE Multicomando codice TE77820P110TRI con Uscita a Taglio di Fase programmabile è un Dimmer DIN LED 9 moduli H=60mm per carichi Resistivi, LED e STRIP LED 230Vac dimmerabili del quale abbiamo depositato una D. di Brevetto in quanto unico nel suo genere in grado di Convertire in ingresso segnali anche a Taglio di Fase con in uscita Regolazione a Taglio di Fase programmabile con tecnica Leading edge, Trailing edge o Central edge, quest'ultima da noi studiata e coperta da una D. di Brevetto dep., perché unica nel suo genere, garantisce la regolazione fino a bassa luminosità delle STRIP LED 230Vac senza sfarfallio visibile. Inoltre questo Convertitore funziona anche come Amplificatore dei segnali di comando in ingresso a taglio di fase per cui se noi disponiamo ad esempio di un Dimmer Attuatore domotico a taglio di fase di potenza in uscita F1 regolata 150W 230Vac indifferentemente con tecnica Leading edge o Trailing edge e lo colleghiamo in Ingresso al Convertitore Amplificatori codice TE77820P110TRI, questo lo Amplifica con potenza in uscita 4 - 1000W 230Vac programmabile in tecnica Leading edge o Trailing edge o Central edge. Considerato che il Segnale di uscita di un Dimmer Attuatore domotico a taglio di fase sia collegato a più Ingressi di comando a taglio di fase di più Convertitori Amplificatori codice TE77820P110TRI, questi verranno tutti comandati e sincronizzati secondo la tecnica MASTER - SLAVE, dove Master sarà il Dimmer attuatore domotico e Slave saranno i Convertitori Amplificatori codice TE77820P110TRI fino ad un numero illimitato nel controllo di più linee elettriche che alimentano più gruppi di corpi illuminanti tutti sincronizzati fino a raggiungere le più alte potenze controllabili (vedi Soluzione 4). Inoltre questi Convertitori Amplificatori di Segnale a taglio di fase possono essere comandati e sincronizzati come sopra indicato in numero illimitato anche su un apposito ingresso per Segnale domotico 0/1-10Vcc sia attivo che passivo (vedi Soluzione 3). Infine questi Convertitori Amplificatori di Segnale a taglio di fase possono essere comandati singolarmente ma non sincronizzati da un Potenziometro 5kA lineare (vedi Soluzione 2), o da Pulsanti NA estensori del comando riferibili sia alla Fase che al Neutro della rete di alimentazione 230Vac (vedi Soluzione 1). In quest'ultimo caso si comportano come un normale Dimmer con uscita a Taglio di Fase con comando a pulsanti programmabile con o senza Memoria di funzionamento ma di Potenza in uscita 4 - 1000W 230Vac in grado di regolare a taglio di Fase con tecnica programmabile in Leading edge, Trailing edge o Central edge, quest'ultima specifica Brevettata per regolare fino a bassa luminosità STRIP LED 230Vac 4-1000W senza sfarfallio visibile. Trimmer T per la regolazione della Minima luminosità anti sfarfallio. Conforme alle norme EMC EN 60669-2-1 :2004 + A1 :2009 + A12 :2010, CE

Leggi tutto

• Richiedi informazioni

• Scarica manuale [IST_TE77820P110TRI]
